500吨/日岩金矿选矿生产线设计方案：规模化生产的完整技术方案

当矿山规模从百吨级跨越到五百吨级，选矿生产线的设计逻辑发生了根本性变化。500吨/日的处理量已经不是“放大版的小型生产线”，而是需要重新审视破碎段数、磨矿方式、自动化程度和物料输送方案的规模化系统。一套合理的500吨/日岩金矿选矿生产线设计方案，必须在投资经济性和运营效率之间找到最佳平衡点。

500吨级规模的设计起点

500吨/日的处理量意味着每年处理原矿15-16.5万吨，按照品位3克/吨、回收率88%计算，年产黄金约420-460公斤。这个规模的选厂已经不是矿山附属车间，而是一个独立的生产单元，对设备可靠性、连续作业率和运营成本都有更高要求。

与100吨/日规模相比，500吨/日生产线的核心差异体现在三个方面。设备选型从小型工业机跨越到中型矿山专用设备，单位处理能力的投资下降20-30%左右。自动化程度必须提高，人工操作已无法覆盖5倍的处理量。物料输送方式从间歇式转变为连续式，缓冲和储运设计变得更加关键。

这套500吨/日岩金矿选矿生产线设计方案适用于以下场景：

• 中型黄金矿山的核心生产单元

• 原有100-200吨/日选厂的扩建升级

• 多个小型矿点集中处理的中心选厂

• 尾矿再选项目的规模化运行



破碎工段：三段破碎是标准配置

500吨/日的破碎负荷和100吨完全不同。两段破碎在这个规模下已经难以稳定控制粒度，三段一闭路成为标准配置。

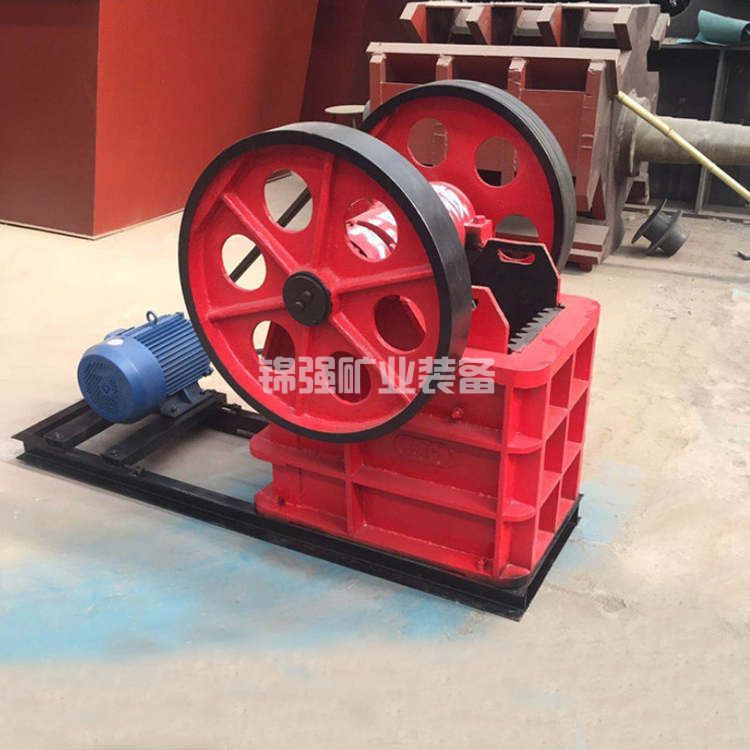

粗碎选用PE600×900颚式破碎机。这台设备的给料口尺寸600×900mm，最大允许进料粒度500mm，排料口调整范围75-200mm，处理能力50-120吨/小时。按照日处理500吨、每天运行12-14小时计算，这台设备处于经济负荷区间。

中碎采用PYB1200圆锥破碎机。圆锥破比细颚破更适合中等规模生产，处理能力60-105吨/小时，排料口15-30mm，产品粒度更均匀。选择圆锥破的另一个原因是衬板寿命更长，每副衬板可处理8-12万吨矿石。

细碎选用PYD1200短头圆锥破碎机，排料口可调至5-15mm，处理能力40-80吨/小时。细碎后的产品进入振动筛进行闭路筛分。

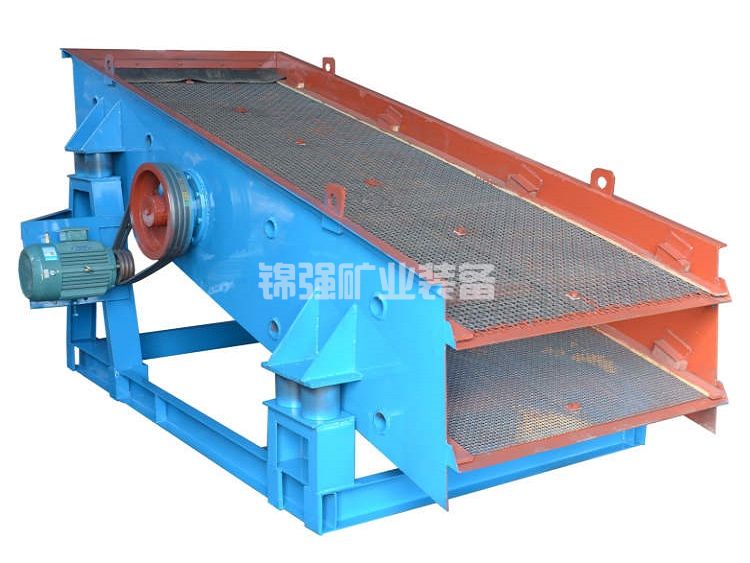

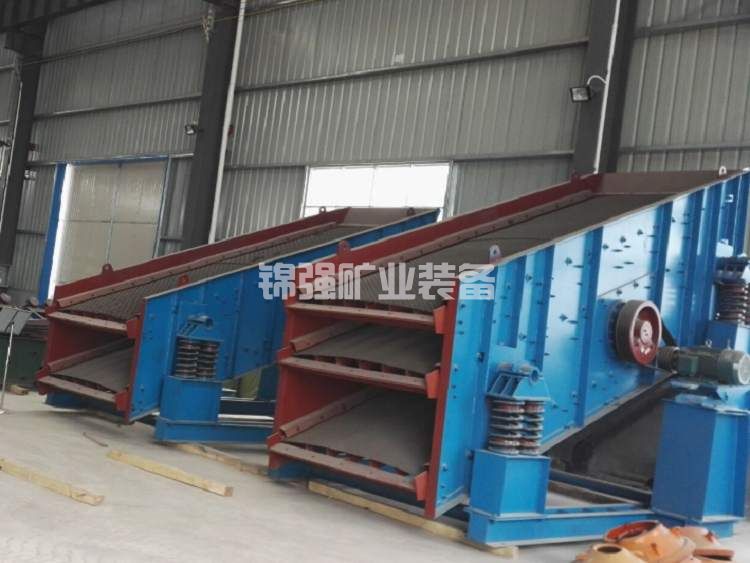

筛分设备选用2YK1848双层圆振动筛，上层筛孔15mm，下层筛孔8-10mm。筛上物料返回细碎圆锥破，筛下产品进入粉矿仓。通过调整筛孔尺寸，可以控制进入磨矿的最终粒度在10mm以下。

磨矿分级工段：相对集中还是两段并联

500吨/日的磨矿负荷有几种不同的设计思路。

方案一：单台大型球磨机。选用MQG3245球磨机，筒体直径3200mm，长度4500mm，处理能力18-22吨/小时。单台配置的优点是流程简单、管理方便，但设备故障时全线停产。这个方案适合矿石性质稳定、对连续作业率要求不高的场景。

方案二：两台球磨机并联。采用两台MQG2736球磨机，每台处理能力12-14吨/小时，合计处理能力24-28吨/小时，完全满足500吨/日需求。两台并联的优点是灵活性强，检修一台时另一台仍可维持60%产能，故障影响面小。这是多数设计院推荐的方案。

方案三：两段磨矿。第一段使用MQG3040球磨机粗磨，第二段使用MQG2430再磨，适用于矿石嵌布粒度极细、需要两段解离的难处理金矿。

对于大多数石英脉型金矿，两台MQG2736并联的方案性价比最高。每台球磨机配套一台FG-24螺旋分级机或一组φ350旋流器。采用旋流器分级比分级的溢流细度更均匀，分级效率提高10-15%。

分级设备的核心参数：

• 旋流器型号：φ350，每组2-3台

• 给矿压力：0.1-0.14MPa

• 分级粒度：-200目占60-75%（根据矿石可磨性调整）

• 底流浓度：75-80%

• 溢流浓度：30-38%

选别工艺：浮选为主，重选为辅

500吨/日规模的选别工段设计，核心是保证回收率的稳定性。对于常规岩金矿，浮选仍然是首选工艺。

浮选工段的设备配置需要考虑矿浆流量和停留时间。矿浆流量约220-280立方米/小时，浮选总容积需要达到200-260立方米，保证粗选和扫选的总停留时间在18-25分钟。

粗选作业：配置XCF-8和KYF-8浮选机组合，每槽容积8立方米。XCF具有吸浆能力，作为第一槽给入矿浆；后续KYF为充气型，能耗更低。粗选槽数6-8槽。

扫选作业：全部采用KYF-8充气式浮选机，槽数8-10槽，分两段扫选。扫选精矿返回粗选，扫选尾矿排入尾矿系统。

精选作业：选用XCF-4或KYF-4浮选机，槽数4-6槽，根据精矿品位要求调整。正常可以产出品位40-70克/吨的金精矿。

对于含有粗粒金的矿石，建议在磨矿回路中插入重选设备。在球磨机排矿端安装一台JL-2000型离心选矿机，处理能力50-80吨/小时。离心机回收的粗粒金精矿直接进入摇床精选，可以产出天然金块或高品位金精矿。联合工艺的总回收率比单一浮选高出约5个百分点。

精矿脱水与尾矿处理系统

500吨/日产生的精矿量取决于原矿品位。以3克/吨原矿、精矿品位50克/吨计算，日产精矿约26-30吨。这个量的精矿需要可靠的脱水设备。

浓缩环节：选用NXZ-9中心传动浓缩机，直径9米，处理能力15-20吨/日干精矿。浓缩后底流浓度45-55%。

过滤环节：配置两台XMZ60/100厢式压滤机，每台过滤面积60平方米，一用一备。滤饼水分15-18%，满足运输和冶炼要求。

干燥环节（可选）：如果冶炼厂对水分有更高要求，增加一台HG-100型转筒干燥机，可将水分降至6%以下，但会增加吨矿成本4-6元。

尾矿处理是500吨/日生产线的大项。日排尾矿465-475吨，矿浆体积约800-1000立方米。配置一台NXZ-24高效浓缩机，直径24米，底流浓度45-50%。浓缩机溢流返回生产系统，回水利用率可达85%以上。浓缩后的尾矿用渣浆泵输送至尾矿库。

完整设备配置清单

以下是500吨/日岩金矿选矿生产线设计方案的核心设备配置表（浮选工艺、双磨机并联方案）：

总装机容量约2100kW，实际运行功率约1500-1700kW。按电费0.6元/度计算，吨矿电耗成本约11-13元。

自动化控制系统

500吨/日的生产规模已经不适合完全人工操作。建议配置DCS或PLC控制系统，覆盖以下环节：

• 破碎机电流监测与给料量自动调节

• 球磨机填充率与给矿量的联动控制

• 分级旋流器给矿压力自动调节

• 浮选液位自动控制与药剂定量添加

• 浓缩机底流浓度闭环控制

一套完整的自动化系统投资约45-65万元，可以节省操作人员8-10人，按每人每年6万元计算，不到一年即可收回投资。更重要的是，自动化控制可以将选矿回收率的波动范围从±5个百分点缩小到±2个百分点。

投资与回报分析

500吨/日岩金矿选矿生产线设计方案的总投资规模。

设备采购：国产主流品牌成套设备约650-780万元，含自动化系统约700-830万元。进口品牌或国内一线品牌价格会上浮25-40%。

土建工程：厂房、料仓、基础、设备安装等，约350-450万元。利用现有场地和厂房可以降至250-300万元。

配套设施：电力系统、供水循环、尾矿库、环保设施，约200-280万元。

总投资：1200-1560万元。

经济回报以典型参数测算：

• 原矿品位：3克/吨

• 选矿回收率：89%

• 日产金：3×500×0.89 = 1335克

• 日产值：1335×450 ÷ 1000 = 60.1万元

• 日选矿成本：500吨×55元/吨 = 2.75万元

• 日采矿及管理费用：500吨×35元/吨 = 1.75万元

• 日净利润：60.1 - 2.75 - 1.75 = 55.6万元

以上估值基于金价450元/克，实际利润会随金价波动。按年工作300天计算，年产值约1.8亿元，年净利润约1.2-1.4亿元。投资回收期约1.5-2个月。需要说明的是，这个测算没有包含固定资产投资折旧和税费，实际回收期通常在4-8个月。

品位变化对利润的敏感度：

场地与布局要求

500吨/日生产线需要更大的场地。总占地面积约1-1.5万平方米，其中厂房面积约2500-3500平方米。

破碎车间：占地面积约300-400平方米，需要10-12米的高差，建议设计为多层钢构。

粉矿仓：有效容积600-800吨，提供约30小时的缓冲能力，占地面积约150-200平方米。

磨矿车间：占地面积约400-500平方米，基础需要做隔震处理，厂房高度不低于12米。

浮选车间：占地面积约500-600平方米，布置在磨矿车间侧下方，利用高差实现矿浆自流。

精矿车间：占地面积约200-300平方米，靠近厂区出口道路。

尾矿浓缩区：占地面积约500-800平方米，需要布置在厂区最低处。

车间之间的物料输送以皮带机和管道为主。厂内皮带总长度通常达到150-250米。设计中尽量减少转运点，每个转运点都是扬尘和维护的痛点。

主要技术经济指标汇总

设计中的关键考量

缓冲能力设计。500吨/日的物料流量要求各环节都具备短期缓冲能力。粗碎前设置堆场储矿5000-10000吨，粉矿仓600-800吨，精矿仓100-150吨。缓冲能力越大，各工段的独立运行能力越强，整体作业率越高。

备用系数。核心设备需要配置备用方案。破碎系统的细碎机建议一用一备，过滤压滤机备用一台，尾矿输送泵备用一台。球磨机采用两台并联本身就是一种备用方式。备用设备的投资占总设备投资的12-18%，但可以将年度作业率从85%提升到92%以上。

环保设计。粉尘治理方面，破碎筛分工段配置布袋除尘器，收集效率99%以上。废水零排放是设计目标，选矿回水循环率不低于85%。尾矿库按照规范设计防渗层和截洪沟。

500吨/日岩金矿选矿生产线设计方案需要在技术先进性和投资经济性之间找到最佳平衡。三段破碎确保了入选粒度，双磨机并联提供了运行灵活性，浮选重选联合工艺保障了回收率，自动化系统降低了人工依赖。这套方案已经在中国西南地区和非洲多个金矿项目中成功应用，运行数据证明其技术可靠性和经济可行性。
