市场向好时,扩产是很多铬铁矿选厂的必然选择。新建生产线投资大、周期长,而通过设备升级改造释放现有产线的潜能,往往是用更少的钱、更短的时间实现增产目标的有效路径。但扩产不是简单地把设备调快一点,需要系统性地识别瓶颈、制定方案、分步实施。本文从破碎、磨矿、选别、脱水四个环节,提供铬铁矿选矿厂扩产的设备升级方案,帮助选厂用最低的成本实现最大的产能提升。
在没有摸清家底之前盲目上设备,很可能花了钱却达不到预期效果。扩产改造前,有三项准备工作必不可少。
第一,摸清现有设备的能力边界
连续一周记录所有主要设备的运行参数。破碎机要记电流、排矿口、处理量;磨机要记给料量、电流、浓度、细度;分级机要记溢流细度、返砂量;筛分设备要记筛分效率;泵要记流量和电流。
把这些数据和设备铭牌上的额定值对比,负荷率超过85%的设备就是潜在瓶颈,持续满负荷运行的设备就是明确的瓶颈。
第二,找到整条线的“最短板”
处理量上不去,通常不是所有设备都不行,而是某一个或几个环节卡住了。
用排除法找瓶颈:从给料端开始,沿着物料流向逐一检查。给料机能满足破碎机需求吗?粗碎产品能顺畅进入中碎吗?中碎产品能及时处理完吗?细碎闭路循环负荷高吗?磨机能消化破碎产品吗?分级溢流细度达标吗?选别设备能处理所有矿浆吗?脱水设备会造成积压吗?
第三,明确扩产目标
扩产20%、30%还是50%,对应的方案完全不同。扩产20%以内,通常调整参数、更换易损件、优化操作就能实现,不需要大投入。扩产30%-50%,需要局部设备升级和流程优化。扩产50%以上,基本等同于重建,需要重新设计整条生产线。
确定扩产目标后,才能评估每条改造路径的可行性。
破碎段常见问题是细碎能力不足导致的闭路循环负荷过高。
低成本方案:优化筛分和排矿口
这是投入最小、见效最快的手段。将振动筛的编织筛网更换为聚氨酯筛网,开孔率提高10%-15%,筛分效率提升。筛分效率从80%提高到90%,相当于细碎负荷降低10%以上。投资仅需2-5万元。
适当放大细碎圆锥破的排矿口,从10mm放到12-14mm。虽然入磨粒度变粗会增加磨机负荷,但破碎段处理能力可提升15%-25%。是否需要这个操作,要看磨机还有没有余量。
检查闭路输送系统是否有卡堵点。细碎排料溜槽角度是否够大?输送带是否有打滑?这些小的卡点消除后,系统也能顺畅不少。
中成本方案:增加预筛分
在物料进入细碎前加一道预筛分,提前把合格粒级分离出去。可以在振动筛上层增加筛网,或者单独加一台小型筛分机。
预筛分的逻辑是:让细碎只处理真正需要破碎的粗粒物料。如果原矿中-12mm含量达到40%,预筛分后细碎负荷直接降低40%。投资10-20万元,破碎段处理能力提升20%-30%。
高成本方案:细碎设备升级
如果以上手段用尽仍不满足,就需要更换或增加细碎设备。
单台升级:将PYD-1200短头圆锥破更换为PYD-1750或同规格液压圆锥破,处理能力从50吨/小时提升到90-110吨/小时。投资60-90万元,能力提升50%-80%。
并联增加:在原细碎破旁边增加一台同规格设备,两台并联。投资50-80万元,能力翻倍。这种方式可以不停产改造,先安装第二台,完成后两台同时运行。
磨矿段是大多数选厂扩产的最大障碍,也是最难改造的环节。
低成本方案:磨机内部优化
调整钢球配比是最简单有效的手段。处理量提升后,磨机内粗颗粒增多,应增加大球比例。例如将原来的Φ100:Φ80:Φ60=3:4:3调整为4:4:2或5:3:2。投资几乎为零,能力提升5%-10%。
更换衬板形式也有帮助。将波形衬板更换为提升衬板或角螺旋衬板,可以提高研磨效率。投资8-12万元,能力提升8%-12%。
提高磨机转速。如果磨机配的是变频电机,适当提高转速(不超过临界转速的80%)可增加冲击力。转速提升5%,处理量可提升3%-5%。
中成本方案:分级系统改造
分级效率低是磨机能力不能充分发挥的常见原因。
用旋流器组替代螺旋分级机,分级效率提高10-15个百分点,返砂比降低,磨机有效处理能力提升。投资15-25万元,能力提升10%-15%。
如果继续使用螺旋分级机,可在中部增加洗涤水管稀释矿浆,提高分级效率。投资不足1万元,能力提升5%-8%。
高成本方案:增加预磨或再磨
在球磨机前增加一台高压辊磨机或超细碎机,将入磨粒度从12mm降到5-6mm。入磨粒度每降低2-3mm,球磨机处理能力提升8%-12%。投资60-100万元,能力提升15%-25%。
如果场地和电力允许,增加一台小型球磨机与原有磨机串联或并联。串联:新磨机做粗磨,原磨机做细磨;并联:两台同时运行,总处理量叠加。投资80-150万元,能力提升50%-100%。
分级设备容易被忽视,但它的效率直接影响磨机产能。
螺旋分级机升级
调节溢流堰高度是零成本的手段。降低溢流堰可使溢流变细,但处理能力下降;升高溢流堰可提高处理能力,但溢流变粗。需要在细度和能力之间找平衡。
更换磨损的螺旋叶片。螺旋叶片磨损后返砂能力下降20%-30%,应及时更换。一套新叶片投资1.5-2.5万元,分级能力恢复设计值。
旋流器应用
旋流器组的优势在于分级效率高、占地小。对于需要扩产30%以上的选厂,建议用旋流器组替代螺旋分级机。
旋流器选型要点:根据磨机处理量和溢流细度要求选择规格和台数。一台Φ350旋流器处理矿浆量约80-120m³/h,日产500吨选厂通常配置4-6台一组。投资15-25万元,分级质效率从45%-55%提高到60%-70%。
旋流器底流浓度高(75%-80%),返回磨机再磨时介质效果好。溢流浓度适中(25%-35%),直接进入选别作业。
处理量提升后,选别段的负荷同步增加。如果不升级,精矿品位和回收率会下降。
螺旋溜槽扩能
螺旋溜槽对处理量有一定弹性,单台负荷在设计值的120%以内,分选效果下降不明显。超过120%,分选带变厚,精矿品位下降。
解决方案是增加螺旋溜槽数量。按扩产后的处理量重新计算所需台数,采购4-8台加装到现有阵列中。每台螺旋溜槽投资0.8-1.2万元,新增8台约6-10万元。这是选别段扩产性价比最高的投入。
摇床升级
摇床的处理能力相对固定,扩产后容易出现精矿品位下降。
暂时性方案:减少单台给料量,降低处理速度保证品位。但这会损失处理量,只能作为过渡。
长期方案:增加摇床数量。每台摇床投资1.5-2.2万元,新增4台约6-9万元。
方案三:将部分摇床任务转移到螺旋溜槽。在螺旋溜槽段增加扫选作业,让螺旋溜槽承担更多回收任务,摇床只做精选,减轻摇床负荷。

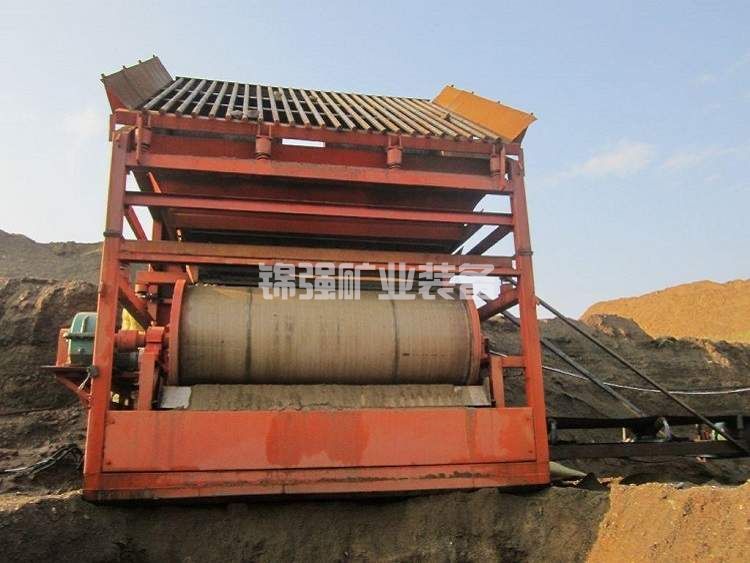

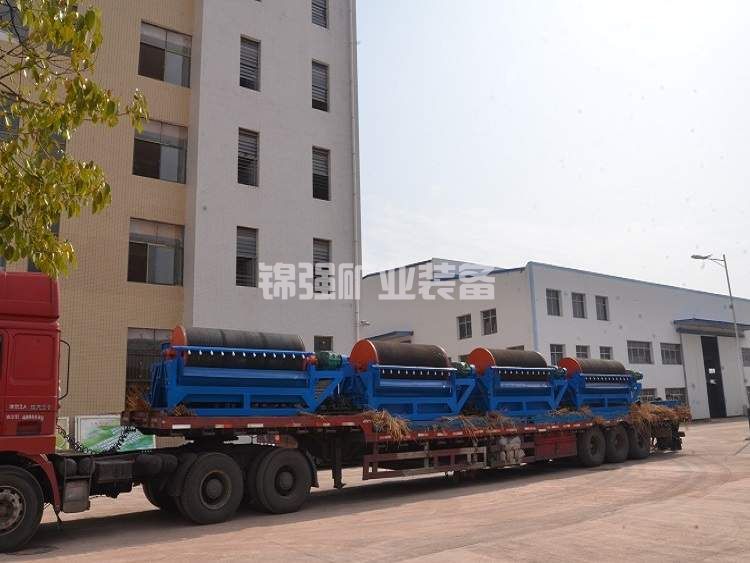

磁选机升级
湿式磁选机按矿浆量选型。处理量提升后,矿浆量同比例增加,需要校核磁选机负荷。
矿浆量计算公式:矿浆量=干矿量×(1+水矿比)/矿浆密度。扩产30%,矿浆量约增加30%。如果原有磁选机负荷率已超过80%,建议增加一台并联。
每台CTB-1024磁选机投资5-8万元。也可以将原有设备更换为更大规格的CTB-1224,单台处理能力增加约40%。更换差价约3-5万元。
如果细粒级含量高,可考虑增加高梯度磁选机扫选。投资30-50万元,但回收率可提高3-5个百分点,增产的同时还能提效。
脱水段是很多选厂扩产时的“隐形瓶颈”。精矿脱水能力不足,精矿池满了整条线都得停下来。
浓缩机扩能
浓缩机能力按固体通量计算。处理量提升后,进入浓缩机的干矿量增加。
如果原有浓缩机偏小,可采取两个措施:添加絮凝剂提高沉降速度,吨矿成本增加0.5-1元,浓缩机处理能力可提升30%-50%;在浓缩机进料管加稀释水,降低进料浓度,提高沉降效率。
如果仍不满足,需增加一台小型浓缩机或将原有设备更换大直径型号。小型NZ-6浓缩机投资8-12万元。
过滤机扩能
过滤机是脱水段最薄弱的环节。处理量提升30%,过滤面积也应增加30%左右。
最简单的方式是增加一台小型过滤机并联。增加一台PG-18圆盘过滤机投资10-15万元,过滤面积18㎡。
也可以更换更大规格机型。将PG-39(39㎡)更换为PG-58(58㎡),差价约10-15万元,过滤能力提升约50%。
陶瓷过滤机可以通过增加陶瓷膜片数量来提升能力,每增加一片投资约500-800元,灵活性较高。
主设备升级后,辅助系统也要跟上,否则新瓶颈会出现在意想不到的地方。
给料系统
检查原矿仓下料口尺寸是否够大,是否有架拱堵塞问题。扩产后给料速度加快,下料不畅会成为瓶颈。可增加破拱装置或更换为振动给料机。
输送系统
皮带输送机的速度和处理量匹配。扩产后皮带速度可能需要提高,检查电机功率是否足够,皮带是否有打滑。必要时更换电机或调整减速机速比。
泵送系统
矿浆泵的流量和扬程需要重新校核。扩产后输送距离和高度不变,流量增加,可能需要更换叶轮或整台泵。
泵的选型经验:新流量=原流量×扩产比例×1.1(余量系数)。扬程不变或略有增加。
供配电系统
所有设备升级后,总装机容量增加。计算新增负荷,检查变压器容量是否够用。变压器长期负荷率不宜超过85%,超过则需增容。
安徽省某铬铁矿选厂,原设计日处理300吨(年9万吨),运行三年后市场需求增加,计划扩产到日处理450吨(年13.5万吨),扩产幅度50%。
原配置:PE-500×750颚破+PYB-900中碎+PYD-900细碎+MQG-2130球磨机+2FG-15分级机+10台螺旋溜槽+6台摇床+2台磁选机+PG-39过滤机。
瓶颈诊断:细碎圆锥破负荷率95%,球磨机负荷率98%,螺旋溜槽单台给料超负荷,过滤机满负荷。
改造方案:
细碎更换为PYD-1200,投资55万元
旋流器组替代螺旋分级机,投资18万元
增加4台螺旋溜槽(总数14台),投资4万元
增加2台摇床(总数8台),投资4万元
增加1台PG-18过滤机并联,投资12万元
变压器从500kVA增容到800kVA,投资8万元
总投资:101万元。停产时间:细碎更换利用春节检修7天,其余改造分期进行,累计停产12天。
改造效果:
日处理量从300吨提升到460吨
精矿品位从44.2%微调到43.5%,仍在销售标准内
回收率从76%降到74%,损失可接受
吨矿电耗从26度降到23度
投资回收:按年增产精矿约2600吨(原矿品位12%,产率20%),精矿价格950元/吨计算,年增收约247万元,投资回收期约5个月。
扩产改造不必一步到位,可以分阶段实施,用已产生的效益支持后续投入。
第一阶段:零成本或低成本调整(投资0-10万元)
调整钢球配比
细碎排矿口优化
分级机溢流堰调节
筛网更换为聚氨酯
消除卡堵点和漏风漏浆
预期效果:扩产5%-10%
第二阶段:局部升级(投资10-50万元)
增加预筛分
旋流器替代分级机
增加螺旋溜槽数量
增加小型过滤机
预期效果:扩产15%-25%
第三阶段:核心设备升级(投资50-150万元)
细碎圆锥破更换或增加
增加预磨设备
增加球磨机或更换大规格
变压器增容
预期效果:扩产30%-50%
大多数选厂完成第一和第二阶段即可满足20%-30%的扩产需求,只有大幅扩产才需要进入第三阶段。
以日处理量从300吨扩产到450吨(扩产50%)为标准,各环节改造成本和效益参考。
破碎段升级:投资55-90万元,能力提升40%-60%。年增产精矿约1800-2500吨,增收约170-240万元。
磨矿段升级:投资15-120万元,能力提升15%-50%。不同方案差异大,优先选择旋流器替代或多台球磨机并联。
选别段升级:投资10-25万元,保障改造后品位不下降。按避免品位下降2个百分点计算,精矿售价每吨提高约60-80元,年增收约50-70万元。
脱水段升级:投资10-25万元,消除后段瓶颈。不直接产生增收,但保障前段改造效果能够释放。
整线综合改造:投资80-150万元,扩产40%-60%。年增产精矿约2000-3000吨,增收约190-290万元,投资回收期4-8个月。
扩产升级不是没有风险的,以下几点需要提前考虑。
指标下降风险
处理量提升后,精矿品位和回收率通常会有一定程度的下降。是否在可接受范围内,需要提前评估。建议在改造前做小样试验,模拟扩产后的工况。
设备过载风险
设备选型如果没有留够余量,扩产后长期超负荷运行,会加速磨损、增加故障率。关键设备(如球磨机、圆锥破)的负荷率应控制在85%-90%以下。
电力容量风险
所有设备升级后总功率增加,变压器容量不足会导致跳闸或电压过低。提前核算并预留增容时间和预算。
环保合规风险
扩产后尾矿量增加、用水量增加,可能触及环保容量上限。提前与当地环保部门沟通,确认尾矿库容量和排水指标是否够用。
铬铁矿选矿厂扩产设备升级,核心思路是“先诊断、后开方”。找准瓶颈环节,用最小的投入解决最卡脖子的问题。扩产20%以内,通过参数调整和易损件优化就能实现;扩产30%-50%,需要对局部设备升级和流程改进;扩产50%以上,需要考虑核心设备更换或增加。
改造的经济性非常可观。一套80-150万元的整线升级方案,可以实现40%-60%的产能提升,投资回收期通常在4-8个月。对于市场向好时期的选厂来说,这是用最短时间抓住市场机会的有效手段。但任何改造都要以扎实的数据分析为基础,避免盲目投资。先算清楚账,再动手干,这是扩产改造最稳妥的路径。
