细粒砂锡矿的螺旋溜槽与摇床联合回收工艺：实现微细锡石的高效捕获

一、细粒砂锡矿回收的难点在哪里？

砂锡矿中有一类物料让很多选厂头疼——细粒级砂锡矿。这里说的细粒，通常指-0.5mm甚至-0.2mm的锡石颗粒。这类锡石占比不小，但回收难度大，常常成为尾矿中的“隐形损失”。

细粒砂锡矿选矿的难点主要有三个：

• 锡石粒度细，沉降速度慢，常规重选设备难以有效捕获

• 细粒级中常伴有大量细泥，干扰分选界面

• 单一重选设备难以兼顾处理量和回收率

针对这些问题，螺旋溜槽与摇床联合回收工艺被证明是行之有效的解决方案。螺旋溜槽负责粗选和扫选，实现大处理量下的预富集；摇床负责精选，产出高品位精矿。两者配合，既解决了细粒锡石回收率低的问题，又控制了投资和运行成本。

细粒砂锡矿的螺旋溜槽与摇床联合回收工艺已经成为细粒锡石选别的主流技术路线。本文从原理到应用，详细拆解这套工艺的每一个环节。

二、两种设备的分工：一个负责“量”，一个负责“质”

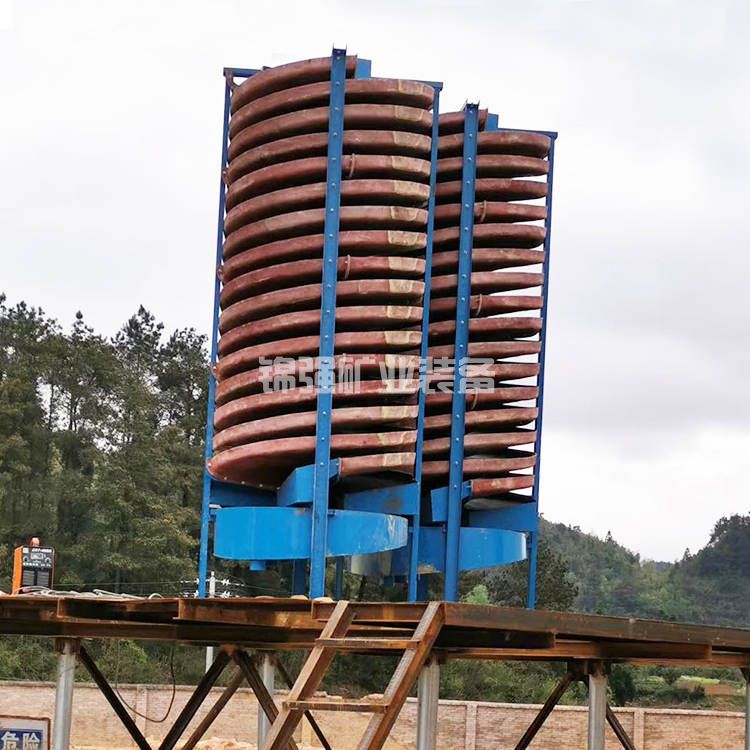

螺旋溜槽：大处理量的预富集利器

螺旋溜槽的核心工作原理是：矿浆从溜槽上方给入，沿螺旋槽向下流动。在流动过程中，重矿物颗粒受离心力和重力综合作用，逐渐向螺旋槽内侧运动，轻矿物则被水流推向槽外侧。通过截取器在不同位置收集内侧的重矿物，实现分选。

螺旋溜槽用于细粒砂锡矿时有几个突出优点：

• 处理量大，单台设备处理能力可达4-8吨/小时

• 无需动力，依靠矿浆自流，运行成本极低

• 对细粒级（0.05-0.5mm）锡石回收效果良好

• 设备结构简单，维护方便

螺旋溜槽的局限性也很明显：一次分选难以获得高品位精矿，适合做粗选或扫选设备。

摇床：高精度分选的最终把关者

摇床的工作过程是：矿浆给到床面一端，床面做不对称往复运动，同时横向水流冲洗。重矿物颗粒因摩擦阻力大，随床面运动方向移动较慢，最终从床面末端重矿端排出；轻矿物则被横向水流快速冲向轻矿端。

摇床处理细粒锡石的优势在于：

• 分选精度高，可产出最终高品位锡精矿（40%-60%Sn）

• 对细粒级（0.02-0.2mm）锡石有良好的富集效果

• 可清晰分离精矿、中矿、尾矿，便于流程调整

摇床的不足是处理量偏小（单台摇床处理量0.5-1.5吨/小时），占地面积大。因此，摇床适合做精选设备，不适合直接处理原矿。

联合的逻辑

螺旋溜槽做“粗扫”——大通量处理原矿，快速抛弃大部分尾矿，得到低品位粗精矿；摇床做“精选”——处理量小，但精度高，把粗精矿提纯到最终产品。这种“粗扫+精选”的搭配，在工业上被称为“功能拆分、优势互补”。

三、联合回收工艺的详细流程

螺旋溜槽与摇床联合回收工艺的标准流程分为五个阶段：

第一阶段：预先筛分与脱泥

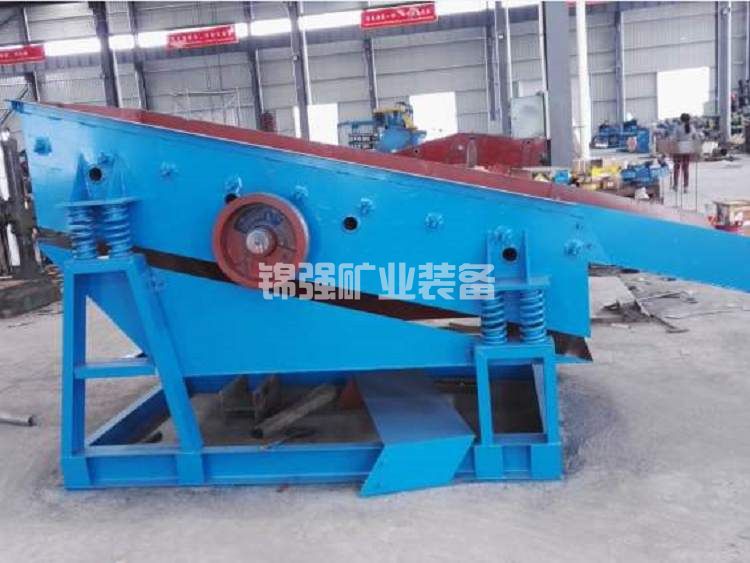

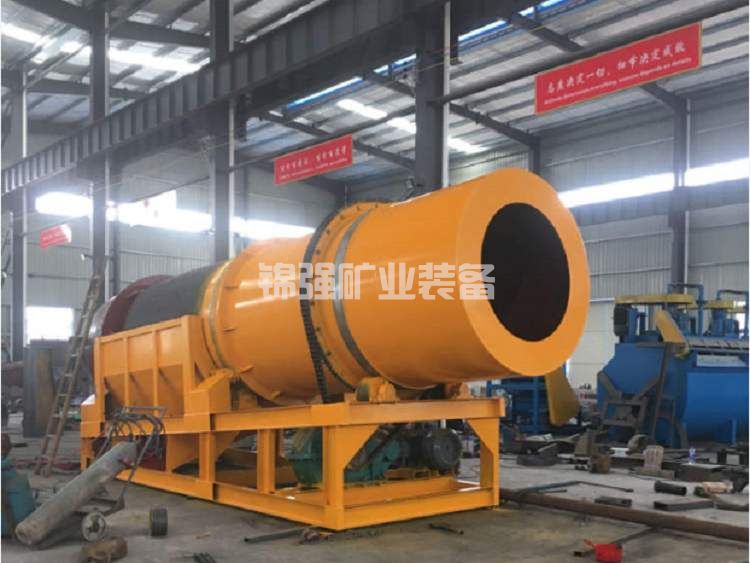

原矿首先经过振动筛或滚筒筛，筛除+0.5mm的粗粒物料（粗粒物料可另送跳汰机处理）。筛下产品（-0.5mm）进入脱泥作业。脱泥采用水力旋流器或脱泥斗，去除-0.02mm的矿泥。脱泥的必要性在于：细泥会包裹锡石表面，降低螺旋溜槽的分选效率，同时增加摇床床面的矿浆粘度，影响精矿带的分带效果。

脱泥后的矿浆浓度控制在20%-30%，进入下一段。

第二阶段：螺旋溜槽粗选

脱泥后的矿浆通过分配器均匀给入螺旋溜槽组。每组通常并联4-8台螺旋溜槽。螺旋溜槽的截取器位置需要根据实际分带情况调整：内侧截取重矿物粗精矿，外侧截取尾矿。

粗选段的操作要点：

• 给矿浓度稳定在25%左右

• 给矿量按单台螺旋溜槽额定处理能力控制

• 螺旋溜槽的精矿产率控制在10%-20%

第三阶段：螺旋溜槽扫选

粗选尾矿中还含有部分锡石，尤其是粗选截取不当时损失更大。因此，粗选尾矿应进入第二组螺旋溜槽进行扫选。扫选的精矿返回粗选段或直接进入摇床精选，扫选尾矿作为最终尾矿排出。

扫选的目的是降低尾矿品位，提高总回收率。扫选段螺旋溜槽的精矿产率通常控制在5%-10%。

第四阶段：摇床精选

粗选和扫选得到的粗精矿合并后进入摇床精选。摇床精选通常分一次粗选和一次扫选：

• 粗选摇床：处理合并后的粗精矿，产出高品位最终精矿、中矿和尾矿。尾矿返回螺旋溜槽粗选段。

• 扫选摇床：处理粗选摇床的中矿，产出次级精矿（可返回粗选摇床再选）和最终尾矿。

摇床的操作参数需要精细调整：冲程10-20mm，冲次250-350次/分钟，横向水量1-2吨/台·小时，床面坡度0.8-1.5度。细粒锡石选别时，床面坡度宜小，冲次宜大。

第五阶段：精矿脱水与包装

摇床产出的锡精矿（锡品位40%-60%）进入浓缩机或沉淀池脱水，再经过滤机或自然晾晒至含水量低于10%，包装入库。中矿返回流程适当位置再选。

四、主要设备配置与技术参数

一个典型的细粒砂锡矿选厂（处理量50吨/小时）的设备配置如下：

螺旋溜槽和摇床的匹配数量需要根据处理量精确计算。一个经验公式是：每台6-S摇床处理能力约为螺旋溜槽组的1/8到1/10。也就是说，如果粗选段配置8台螺旋溜槽（每台处理4吨/小时），总处理量32吨/小时，则需要大约12-16台摇床来处理粗精矿。

五、联合工艺的核心优势

与单一设备工艺相比，螺旋溜槽与摇床联合回收工艺的优势非常突出。

优势一：回收率高

单一螺旋溜槽处理细粒砂锡矿，回收率通常在60%-75%之间。加入摇床精选后，总回收率可提升至80%-88%。回收率的提升来自两个环节：螺旋溜槽扫选降低了尾矿品位，摇床对粗精矿的再选收回了螺旋溜槽损失的中矿。

优势二：精矿品位高

螺旋溜槽直接产出的精矿品位一般在15%-30%，难以达到销售标准。摇床精选后，精矿品位可提升至45%-60%，满足冶炼厂入炉要求。

优势三：运行成本低

螺旋溜槽无需动力、无运动部件，摇床电耗也很低（每台约1.5kW）。整套工艺的吨矿电耗仅为5-10度，药剂消耗为零。相比细粒浮选工艺（吨矿药剂成本15-30元），运行成本优势巨大。

优势四：适应性强

流程中的各段可以根据原矿性质变化灵活调整。当原矿中细粒含量增加时，可以增加脱泥力度；当精矿品位波动时，可以调整摇床床面坡度和截取位置。

六、与单一设备工艺的对比

从表中可以看出，联合工艺在保持低运行成本的同时，兼顾了处理能力、精矿品位和回收率，是性价比较高的方案。

七、适用场景与选型建议

最适合采用联合工艺的矿石条件

• 细粒砂锡矿，主回收粒级在0.02-0.5mm之间

• 原矿含泥量可控（脱泥后-0.02mm含量低于15%）

• 锡石单体解离度良好（无需磨矿）

• 原矿品位0.1%-0.5%

几种特殊情况处理

情况一：原矿含泥量很高（>25%）
建议在螺旋溜槽前增加两段脱泥。第一段旋流器脱除-0.02mm细泥，第二段脱除-0.01mm超细泥。脱除的细泥如果含锡较高，可考虑采用锡石浮选回收。

情况二：原矿中存在少量粗粒锡石（+0.5mm）
需在流程前端增加筛分设备，筛上粗粒送入跳汰机处理，筛下细粒进入联合工艺。粗粒和细粒分开处理，避免粗粒堵塞螺旋溜槽或影响分选效果。

情况三：要求超低尾矿品位
可以在摇床扫选后再增加一段离心选矿机扫选，回收摇床尾矿中的微细粒锡石。离心选矿机对-0.037mm锡石的回收率可达40%-60%，可进一步降低尾矿品位。

八、常见问题解答

问：螺旋溜槽和摇床的给矿浓度应该控制在多少？

答：螺旋溜槽的最佳给矿浓度为20%-35%，过低会降低处理量，过高会影响分层效果。摇床的最佳给矿浓度为15%-25%，浓度过高时矿浆流动性差，分带不清；浓度过低则处理量下降。

问：联合工艺对脱泥有什么要求？

答：脱泥越彻底，重选效果越好。但过度脱泥会造成锡石损失（细粒锡石随泥水排出）。建议控制脱泥粒度在-0.02mm，保证-0.02mm部分中锡石含量不超过原矿锡石总量的15%。可以通过泥样化验来判断脱泥粒级是否合理。

问：螺旋溜槽截取器位置如何确定？

答：在实际生产中，可通过观察螺旋溜槽底部矿带分布来判断。内侧暗色矿带为精矿带，中间灰色为过渡带，外侧浅色为尾矿带。截取器的起始点应设在内侧矿带的外边缘，截取宽度一般为矿带宽度的1/3到1/2。定期取样化验各截取点的品位，再微调截取位置。

问：摇床床面为什么需要经常维护？

答：摇床床面上的刻槽会随着使用时间逐渐磨损，刻槽变浅后分选效率下降。一般每运行1000-1500小时需要重新拉毛或更换床面。另外，床面要保持平整，防止变形导致矿浆流向异常。

问：联合工艺的吨矿投资大概多少？

答：以处理量30吨/小时的选厂为例，螺旋溜槽+摇床联合工艺的设备投资约80-120万元，土建及安装费用40-60万元，合计120-180万元。折合吨矿建设成本约15-25元/吨·年。

九、现场案例参考

案例一：南方某省砂锡矿

该矿原矿含锡0.28%，-0.5mm粒级占65%，其中-0.074mm细泥含锡占原矿总量的18%。原工艺采用单一螺旋溜槽，回收率仅68%。改造为螺旋溜槽+摇床联合工艺后，增加了两组水力旋流器脱泥，粗精矿进入24台摇床精选。投产后精矿品位达到52%，总回收率提升至84%，年增产锡精矿120吨。

案例二：东南亚某锡矿区

该矿区为残坡积砂锡矿床，锡石粒度偏细，主回收粒级0.04-0.3mm。采用螺旋溜槽粗选、摇床精选、螺旋溜槽扫选的联合流程。选厂处理能力80吨/小时，配置螺旋溜槽20台、摇床32台。运行数据显示：原矿品位0.21%，精矿品位48.6%，尾矿品位0.032%，总回收率85.7%。吨矿电耗7.2度，吨矿水耗2.8吨，水循环利用率82%。

十、总结

细粒砂锡矿的螺旋溜槽与摇床联合回收工艺是一套成熟、高效、低成本的重选技术方案。它抓住了细粒锡石回收的核心矛盾——处理量与回收率难以兼得——通过螺旋溜槽解决“量”的问题，通过摇床解决“质”的问题，实现了功能上的完美分工。

对于新建细粒砂锡矿选厂，这套工艺值得优先考虑。与全浮选工艺相比，它不需要药剂，环保压力小，操作简单；与单一重选设备相比，它的回收率和精矿品位都有明显优势。当然，具体设计前，建议先完成矿石可选性试验，确定最佳的分级粒度、脱泥粒度和设备配置参数。

在实际运行中，抓好筛分、脱泥、截取调节、摇床操作四个关键点，就能把这套工艺的潜力充分发挥出来。
