锡石重砂精选提纯设备：锡石重砂锡冶炼与精炼设备

锡石重砂精选提纯设备：锡石重砂锡冶炼与精炼设备

从砂矿中采出的锡石重砂，经过粗选富集后得到的精矿，距离最终成为合格冶炼原料还有一段路要走。锡石重砂中常伴有磁铁矿、钛铁矿、锆石、独居石等多种重矿物，以及少量硫化物和粘土杂质。如何通过合理的设备组合将这些杂质逐一分出，直接决定了锡精矿的品位和冶炼回收率。本文将系统梳理从锡石重砂到合格冶炼原料的全流程设备配置与工艺要点。

锡石重砂的特性与提纯难点

锡石（SnO₂）密度高达6.4-7.1 g/cm³，是典型的重矿物，这使得重选成为锡石选矿的核心手段。但锡石重砂的提纯面临几个现实难题：

• 锡石性脆，磨矿过程中容易过粉碎，产生难以回收的细粒级损失

• 伴生矿物种类多，磁性、导电性、密度差异参差不齐

• 部分矿区锡石中含有硫化物包裹体，影响冶炼质量

• 细粒锡石（-0.037mm）的重选回收率显著下降

因此，锡石重砂精选提纯设备的选型必须围绕“保护锡石粒度、分段分离杂质、细泥有效回收”三个核心目标展开。

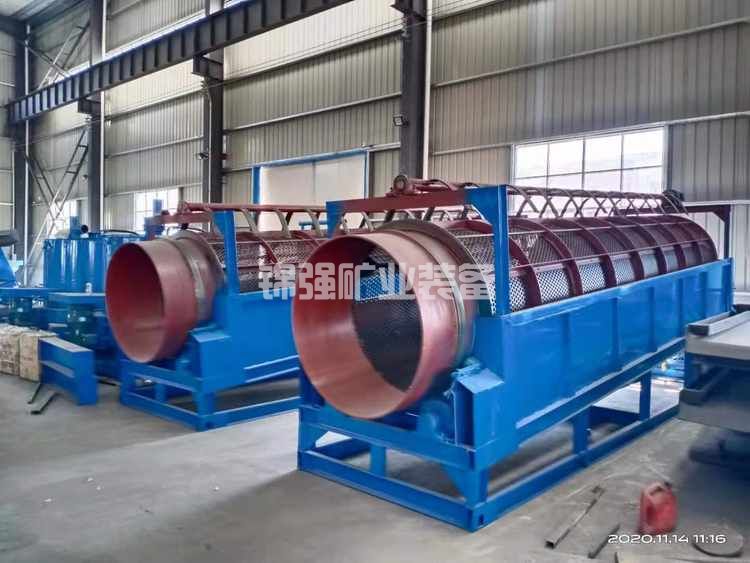

设备配置全览：从重砂到合格精矿

一套完整的锡石重砂提纯生产线通常由重选段、磁选段、电选段和脱水段组成。以下是日产30-50吨锡精矿的典型配置：

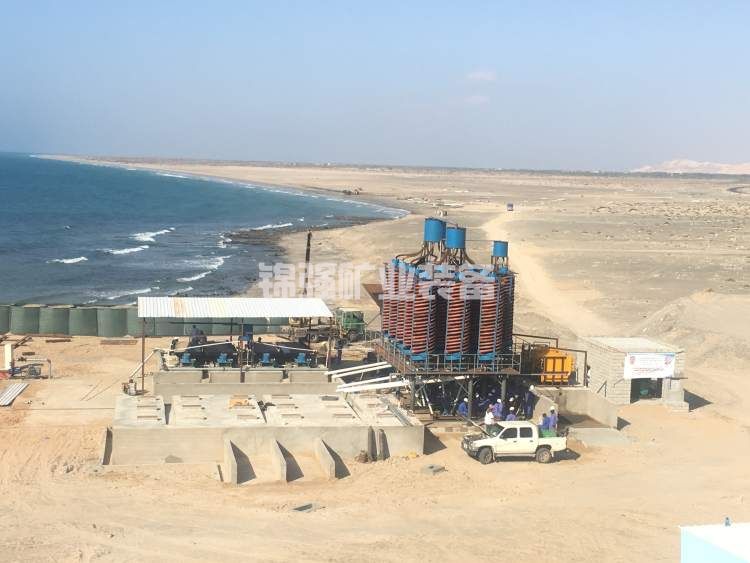

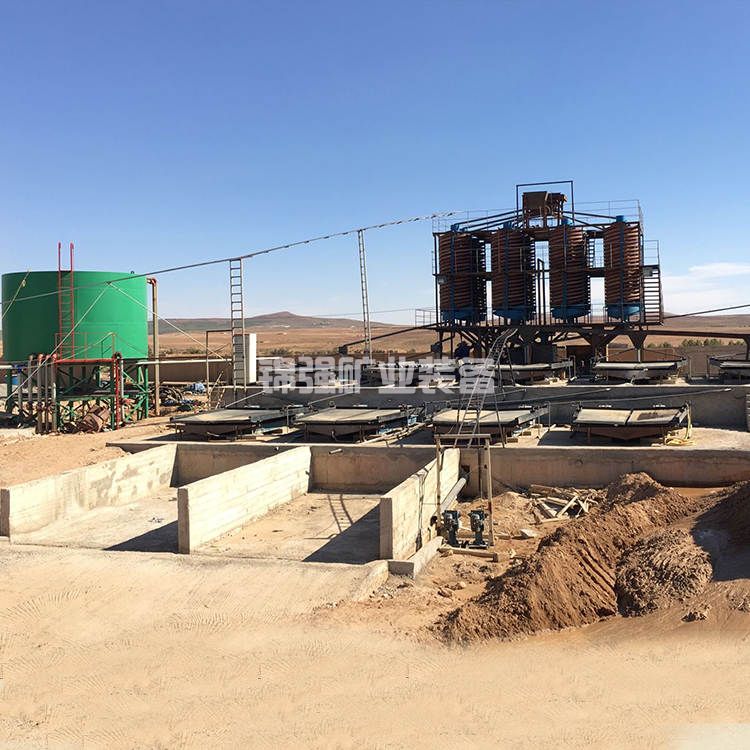

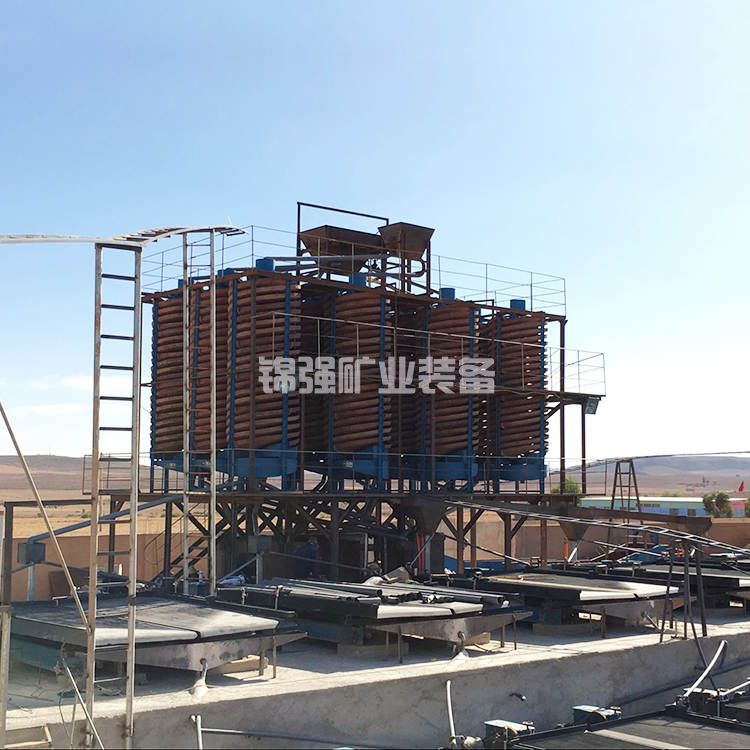

重选段：摇床是绝对主角

在锡石重砂的精选提纯中，摇床的地位无可替代。与螺旋溜槽相比，摇床的分选精度更高，能够清晰地将锡石与比重接近的杂质分开。根据不同给料粒度，需要配置不同类型的摇床：

粗砂摇床：处理0.5-2mm粒级，采用大冲程（15-25mm）、小冲次（240-280次/分），床面横向坡度1-1.5度。这一粒级中锡石与脉石密度差异明显，关键是控制给矿量，避免床面过厚导致分选不清。

细砂摇床：处理0.074-0.5mm粒级，冲程10-15mm，冲次280-320次/分，横向坡度1.5-2度。这一粒级是锡石重砂的主体，摇床的精矿品位和回收率直接决定整条线的经济效益。

矿泥摇床：处理0.037-0.074mm粒级，采用小冲程（6-10mm）、高冲次（320-360次/分），床面横向坡度2-2.5度。矿泥摇床对操作要求最高，给矿浓度需控制在15-20%，浓度过高会导致矿浆流动性差，过低则回收率下降。

锡石重砂锡冶炼与精炼设备中的重选环节，一个常见误区是只用一种摇床处理全粒级。正确的做法是先分级再重选，不同粒级用不同型号的摇床分别处理，这样既能提高分选效率，又能减少锡石在粗粒级中的过磨。

磁选段：消除铁质干扰

摇床产出的锡精矿中通常含有磁铁矿和钛铁矿，这些铁质杂质会降低锡精矿的品位，并在后续冶炼中增加能耗。磁选是去除它们最直接的手段。

弱磁选：采用湿式弱磁选机，磁场强度1000-1500高斯。这一步专门回收磁铁矿。需要注意的是，磁选机的给矿浓度控制在25-35%，浓度过高会导致磁铁矿夹杂非磁性矿物进入磁性产品，造成锡的损失。

强磁选：采用干式或湿式强磁选机，磁场强度10000-15000高斯。这一步去除钛铁矿、石榴石等弱磁性矿物。强磁选前最好将物料烘干，湿式强磁选虽然处理量大，但对细粒级钛铁矿的捕收效果不如干式。

以广西某锡砂矿为例，原摇床精矿含锡52%、含铁8.5%，经过“弱磁选+强磁选”后，锡品位提升至58%以上，铁含量降至2%以下，锡回收率保持在96%以上。

电选段：分离非导体杂质

当锡石重砂中含有锆石、金红石、独居石等非导体或导体矿物时，电选是最有效的分离手段。锡石本身属于不良导体，在高压电场中表现为非导体特性，这使得它能够与金红石（导体）分离，但与同样为非导体的锆石难以用电选分开。

电选的操作要点：

• 给矿温度控制在80-100℃，降低水分对导电性的影响

• 电压设定在2.5-3.5万伏，电压过低分选不清，过高易产生电弧

• 电极间距根据粒度调整，粗粒用大间距，细粒用小间距

• 处理量控制在设计能力的70-80%，保证矿砂在电场中有足够的停留时间

如果锡石与锆石需要分离，单靠电选难以实现，此时需引入重选或浮选。锆石密度（4.6-4.7 g/cm³）低于锡石，用摇床再选一次即可有效分离。

细泥回收：被忽视的价值洼地

许多锡砂矿选厂对-0.037mm细泥重视不够，认为这部分回收难度大、价值低，直接排入尾矿。实际上，细泥中往往含有相当比例的微细粒锡石，采用合适的设备完全可以回收。

离心选矿机是细泥锡石回收的有效设备。它以每分钟400-800转的速度旋转，产生50-100倍的重力加速度，使细粒锡石在离心力作用下快速沉降。某云南锡矿尾矿中-0.037mm细泥含锡0.8%，采用离心机一粗一扫处理后，可获得含锡12%的细泥精矿，作业回收率65%以上。

皮带溜槽或横流皮带溜槽也是细泥回收的选择，虽然单位处理量小，但分选精度高，适合处理离心机的粗精矿进行再选。

脱水与干燥：为冶炼做好准备

湿法选别后的锡精矿含水量通常在20-30%，而冶炼厂对入炉精矿的水分要求一般在5%以下。脱水干燥环节虽不复杂，但设备选型仍有讲究。

浓缩机：将摇床或离心机的精矿浆浓缩至40-50%的底流浓度，减少后续干燥负荷。

过滤机：真空过滤机可将水分降至15%左右，板框压滤机可降至10%左右，但处理量较小。

烘干机：回转烘干机是最常见的选择，热风温度控制在300-400℃，出料水分可控制在3%以下。需要注意的是，烘干温度不宜过高，避免锡石表面氧化或硫化物杂质挥发造成环境污染。

从精矿到锡锭：冶炼环节的衔接

当锡石重砂锡冶炼与精炼设备中的选矿段完成后，产出的锡精矿（含锡50-65%）进入冶炼工序。对于小型砂矿项目，可以选择将精矿外售给大型冶炼厂；对于一体化项目，则需要配置冶炼设备。

还原熔炼：锡精矿与还原剂（煤粉或焦炭）混合后在反射炉或电炉中熔炼，温度1200-1300℃，锡被还原为金属锡，铁、钛等杂质进入炉渣。粗锡含锡98%左右，同时含有铁、铜、铅、锑等杂质。

精炼：粗锡经过以下步骤提纯：

• 熔析法：利用铁、砷在锡中溶解度随温度变化的特性，在低温下析出

• 加硫除铜：加入硫磺使铜生成硫化铜浮渣

• 加铝除砷锑：加入铝片生成铝砷化合物

• 结晶法：利用锡与铅、铋在结晶过程中的分配差异，生产高纯锡

对于大多数砂矿选厂而言，配置完整的冶炼车间投资大、技术门槛高，更经济的做法是生产合格锡精矿后外售，将冶炼环节交由专业厂家完成。

常见问题与解决方案

问：摇床精矿中锡石和磁铁矿连生严重，怎么办？

答：连生体在弱磁选时容易被当作磁性产品带走，造成锡损失。解决方法是先将连生体单独分出，进行再磨。在摇床操作时适当收窄精矿接取宽度，将精矿带与中矿带之间的过渡部分作为中矿返回再磨。

问：细粒锡石回收率始终偏低，如何改善？

答：首先检查脱泥环节，确认是否有大量锡石被作为矿泥排走。做一次分级分析，看各粒级的锡分布情况。如果-0.037mm粒级中锡占有率超过15%，说明需要加强细泥回收设备。增加离心选矿机或矿泥摇床，并调整给矿浓度至15-20%的较稀状态。

问：强磁选后锡精矿品位提升不明显，原因是什么？

答：可能是强磁选的磁场强度设置不当，或者物料粒度太细导致机械夹杂。建议先做一次筛析，确认锡石主要富集在哪个粒级。如果细粒级中杂质含量高，可以考虑先分级，粗粒级用强磁选，细粒级用电选或重选。

设备选型的经济性考量

锡石重砂精选提纯设备的投资规模因处理量和工艺复杂度而异。以处理能力30吨/天的重砂精选车间为例：

• 重选段（摇床+给料+分级）：约35-50万元

• 磁选段（弱磁+强磁）：约25-35万元

• 电选段：约20-30万元

• 脱水干燥段：约15-25万元

• 安装及辅助设施：约20-30万元

合计设备投资约120-170万元。按照年产锡精矿（品位55%）约500吨、当前锡价15-20万元/吨计算，年产值可达7500-10000万元。即使扣除开采和粗选成本，精选段的投资回收期通常在3-6个月。

写在最后

从锡石重砂到合格冶炼原料，是一个“减法”过程——不断剔除杂质、提升品位。锡石重砂精选提纯设备的核心不在于某一台设备的先进性，而在于整个流程的合理衔接。重选、磁选、电选各司其职，粗粒、细粒、矿泥各得其所，才能以最低的成本实现最高的回收率。

对于正在运营或规划锡砂矿项目的读者，建议从代表性样品的矿物组成分析入手，明确主要杂质类型和粒度分布，再据此选择设备组合。有时一个简单的摇床分级改造，就能让锡精矿品位提升5-8个百分点，这种投入产出比在选矿行业中极为可观。

锡石重砂精选提纯设备：锡石重砂锡冶炼与精炼设备

锡石重砂精选提纯设备：锡石重砂锡冶炼与精炼设备相关信息

•

  稀土重砂富集设备：稀土重砂螺旋选矿机与磁

•

  锡石重砂精选提纯设备：锡石重砂锡冶炼与精

•

  共生矿分离关键设备：钨与伴生有价金属的综

•

  重磁联合工艺关键设备：钨矿选别提效降本的
