锆石砂矿浓缩生产线：把稀矿浆变成干法工序的合格原料

锆石砂矿浓缩生产线：把稀矿浆变成干法工序的合格原料

先说三个重点

锆石砂矿浓缩生产线是连接湿法重选和干法提纯的关键枢纽，负责将低浓度矿浆（百分之五到十五）浓缩到干法设备要求的浓度（百分之四十五到五十五）。

核心设备是耙式浓缩机，海滨砂矿来源的矿浆含泥量极低、沉降性能好，选型相对简单，不需要复杂的絮凝系统。

浓缩生产线的设计要兼顾底流浓度和溢流水质，前者影响下游干燥效率，后者影响全厂水循环质量。

浓缩生产线在流程中的位置

要理解浓缩生产线的价值，先看它在整条锆石砂矿生产线上的位置。

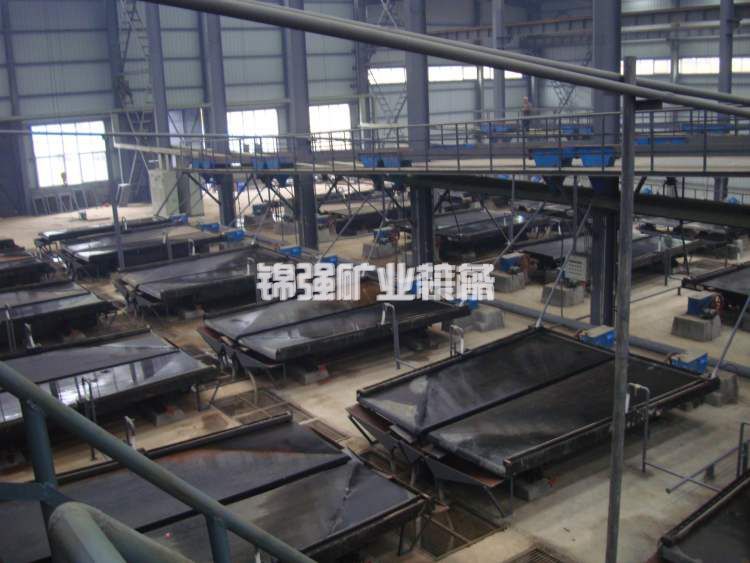

原矿经过洗矿脱泥后进入螺旋溜槽粗选，粗选精矿再进摇床精选。摇床精矿产率很小，处理一百吨原矿，可能只产出两到五吨精矿。但摇床精矿是以大量水为载体流出来的，矿浆浓度只有百分之五到十五，含水百分之八十五到九十五。这种稀矿浆没法直接进过滤机和干燥机。

浓缩生产线就干这个活。它把稀矿浆浓缩成高浓度底流（固体浓度百分之四十五到五十五），同时把澄清的溢流水送回洗矿段和重选段循环利用。位置在摇床之后、过滤机之前，是整个湿法工段的“收水”环节。

浓缩效果做不好，直接后果是过滤机“喝”稀矿浆效率低下，干燥机能耗飙升。间接后果是回水质量差，细泥在系统中循环积累，逐步恶化洗矿和重选效果。

为什么海滨锆石砂矿的浓缩相对省心

海滨砂矿有个天然优势，含泥量极低，通常小于百分之三。矿浆中主要是比重大的锆英石、金红石、钛铁矿和比重小的石英。这些颗粒的沉降速度差异大，重矿物沉得快，石英沉得慢，但没有大量粘土细泥的干扰。

所以海滨锆石砂矿的浓缩不需要复杂的絮凝系统。普通耙式浓缩机就能稳定运行，底流浓度百分之五十到六十，溢流含固量一到三克每升，完全满足要求。

相比之下，残积型砂矿含泥量百分之十五到三十，需要高效絮凝浓缩机甚至深锥浓缩机，投资和运营成本都高得多。

核心设备：耙式浓缩机

锆石砂矿浓缩生产线的核心设备是耙式浓缩机，一个圆形池体，直径六到十二米，中心有传动机构带动耙架缓慢旋转，零点五到两转每分钟，耙架将沉降到底部的物料刮向中心排料口，清水从池体上部周边的溢流槽流出。

池体直径的选型依据是处理能力和沉降速度。中小型项目，精矿干矿量一到三吨每小时，选直径六到八米。大型项目，三到五吨每小时，选直径十到十二米。池体深度与直径的比值一般在零点三到零点五之间，太浅了沉降时间不够，太深了耙架负荷大。

池体材质可以是混凝土结构或钢结构。海滨项目地下水腐蚀性较强时，钢结构要做好防腐处理，混凝土结构要做好防水和耐腐蚀面层。

耙架传动机构采用蜗轮蜗杆或液压驱动，配备扭矩检测装置。当耙架扭矩超过正常值的一点五倍时自动报警，超过两倍时自动停机保护。

浓缩生产线的完整配置

一套完整的锆石砂矿浓缩生产线，除了浓缩机本体，还需要以下配套设备。

给料系统方面，摇床精矿通过集料槽自流或泵送至浓缩机中心给料筒。给料筒的作用是消能和分散，让矿浆均匀散布到浓缩机的整个截面。给料筒设计不合理，矿浆集中冲击一点，会造成局部沉降过快、溢流跑浑。给料筒下口距池底的高度一般为池深的三分之一到二分之一。

底流排放系统方面，浓缩机底流浓度高，百分之四十五到五十五，粘度大，普通渣浆泵效率低、磨损快。海滨砂矿精矿不含泥，磨损相对较轻，但仍推荐采用隔膜泵、软管泵或专用底流泵。流量要可调，通过变频器调节排料速度，保持底流浓度稳定。底流排放管道要选用耐磨材质，内衬橡胶或陶瓷，弯头处设置检修口便于更换。管道坡度保持不小于百分之三，避免物料沉积。在底流泵出口设置反冲洗接口，停机时用清水冲洗管道。

溢流收集与回用系统方面，浓缩机周边的溢流槽将清水汇集到回水池，然后泵送回洗矿段和重选段作为工艺用水。回水池容量按四到八小时溢流量设计。海滨砂矿项目的水循环利用率通常能达到百分之九十以上。

控制系统方面，基本控制回路包括给矿流量和浓度检测，用电磁流量计加浓度计；底流排放控制，底流泵变频调节，保持底流浓度稳定；泥层高度监测，用超声波泥水界面仪，防止泥层过高导致溢流跑浑。操作员通过工控机实现集中监控，可以查看浓缩机给矿浓度、底流浓度、泥层高度、耙架扭矩、溢流浊度等关键参数的趋势曲线。

浓缩生产线的操作要点

底流浓度控制是浓缩系统最重要的操作指标。浓度低于百分之四十五，过滤机效率下降。高于百分之五十五，底流泵送困难、管道磨损加剧。控制手段是调节底流泵的排料速度，浓度高了加快排料，浓度低了减慢排料。操作工每两小时手动取样测一次底流浓度，与在线浓度计读数核对。发现偏差及时校准仪表或调整排料速度。

泥层高度一般控制在池深的百分之四十到六十。泥层过高时固体颗粒会随溢流水跑掉，解决方法是加快排料。泥层过低说明给料不足或排料过快，适当减慢排料速度。

耙架运行状态通过扭矩值判断。扭矩持续升高说明底流浓度过高或池底积料，要及时检查排料系统和耙架是否卡阻。扭矩突然下降可能说明耙架断裂或传动机构故障，需立即停机检查。

过滤与干燥的衔接

浓缩机底流还不能算最终产品，固体浓度百分之四十五到五十五，依然含有大量水分。接下来的工序是过滤和干燥。

过滤机选用盘式真空过滤机或陶瓷过滤机。盘式真空过滤机投资低、维护简单，对海滨砂矿精矿适用，滤饼含水率百分之八到十二。陶瓷过滤机滤饼含水率更低，百分之六到八，但陶瓷板容易堵塞，对给料浓度和粒度要求更严。

干燥机选用回转滚筒干燥机或流化床干燥机。回转滚筒干燥机处理量大、适应性强，海滨砂矿项目应用最普遍。进口热风温度二百五十到三百五十摄氏度，出口物料温度控制在八十到一百摄氏度。干燥后物料含水率降至百分之零点五以下，满足静电分选的给料要求。

浓缩、过滤、干燥三道工序的产能要匹配。浓缩机的底流产率就是过滤机的给料量，过滤机的滤饼产率就是干燥机的给料量。任何一道工序的产能瓶颈都会导致前段浓缩机底流积压或后段干燥机空转。

锆石砂矿浓缩生产线看似简单，就一台浓缩机加配套泵和管道，但设计选型和操作控制都关系到整条生产线的水循环平衡和干法工序的给料质量。选型之前，先把矿浆的沉降特性和处理规模摸清楚，别盲目照搬别人的方案。把矿石数据和工艺条件发过来，我们可以帮你做针对性的浓缩系统设计。
